材料標準
| 材料選擇 | 接頭顏色 | O形環 |
| A-縮醛 | 灰色，黑色， 白色 | NBR / EPDM |
| P-聚丙烯 | 白色 | |
| B-銅 | 銅或鍍鉻 |
使用接頭的管材的外徑公差限制
| 尺寸/ 溫度 | 小尺寸 | 大尺寸 | |||||||||
| 5/32“ | 3/16“ | 1/4“ | 5/16“ | 3/8“ | 1/2“ | 5/8“ | 7/8“ | 28mm | |||
| 4mm | 5mm | 6mm | 8mm | 10mm | 12mm | 15mm | 16mm | 18mm | 22mm | ||
|
1℃ (34℉) |
16bar (230PSI) |
11bar (170PSI) |
11bar (170PSI) | ||||||||
|
20℃ (68℉) |
16bar (230PSI) |
11bar (170PSI) |
11bar (170PSI) | ||||||||
|
65℃ (150℉) |
10bar (150PSI) |
7bar (100PSI) |
7bar (100PSI) | ||||||||
使用接頭的管材的外徑公差限制
| 尺寸接頭顏色 | 公差 | |
| 小尺寸 | 5/32“, 4mm | ±0.004“(±0.1mm) |
| 3/16“, 5mm | ||
| 1/4“, 6mm | ||
| 5/16“, 8mm | ||
| 3/8“, 10mm | ||
| 1/2“, 12mm | ||
| 大尺寸 | 5/8“, 15(16)mm | |
| 7/8“, 18(22)mm | ||
| 28mm | ||
^大容許扭矩
| 螺紋/扭矩O形環 | 1/8”, 1/4” | 3/8”, 1/2” | 3/4” | ||||
| 塑料 | ^大扭矩 | (N·m) | 1.5 | 3.0 | 4.0 | ||
| 鋼 | ^大扭矩 | (N·m) | 7.0~9.0 | 12.0~14.0 | 22.0~24.0 | 28.0~30.0 | 40.0 |

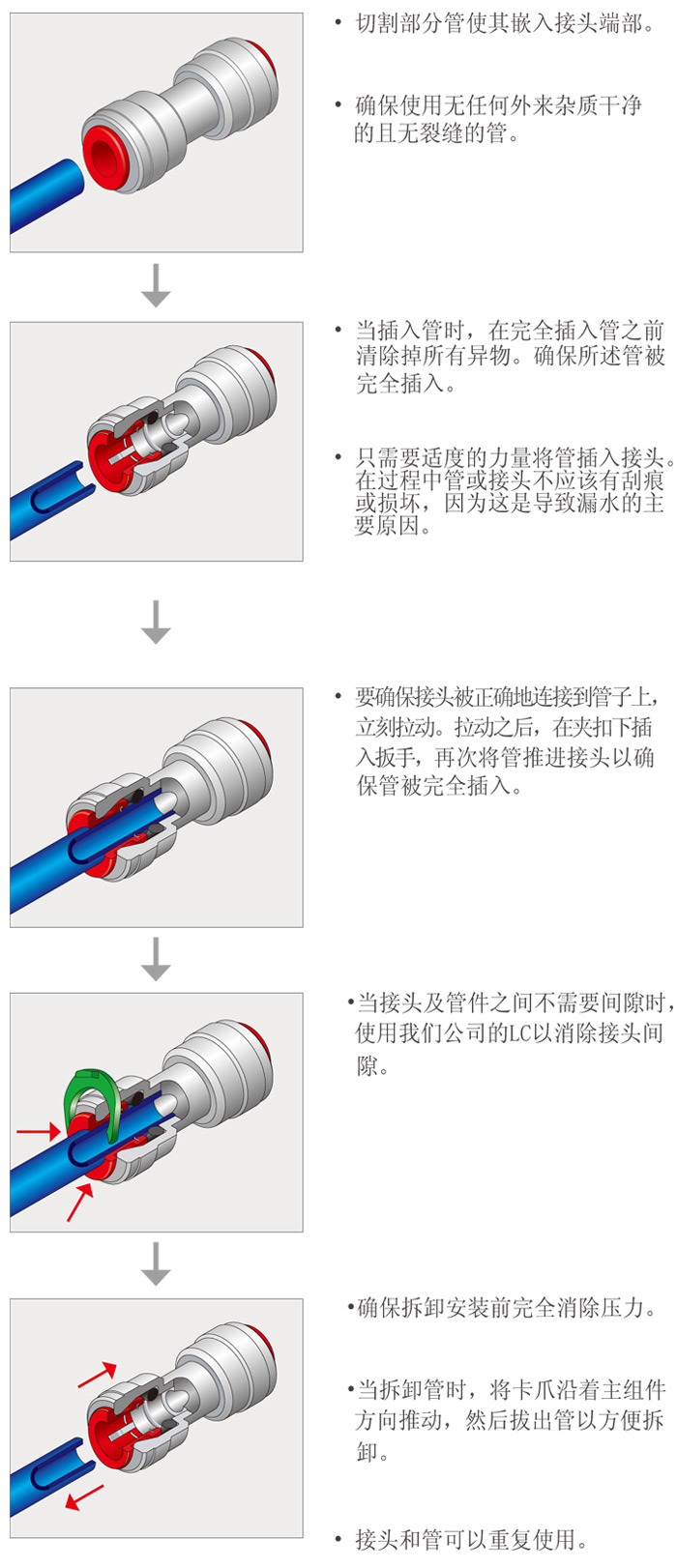

安裝DMfit接頭
